GTM卷染机

GTM卷染机工作原理 高特迈常温、高温卷染机吸收了国际的工艺技术自制创新专利技术,当今世界的传动及工艺自动化控制系统为高特迈卷染机打下了坚实的基础。卷染机可以与各种规格的连续平幅前处理、染色设备及后整理设备配套使用,实现了平幅梭织物、天然化纤、混纺、各功能弹力面料的无皱运行,均匀染色。全程对工艺过程的温度、浓度、时间、浴比、线速度,张力的严密控制技术是很好的。


GTM技术参数+织物参数 良好的机械传动及系统控制技术,来源于织物物理性能、张力值的要求,而GTM卷染机A.B辊交替往复运行,布卷的直径交替变化,传动电机的动力差在不断的变化,要始终确保卷染机运动过程中的一个动态值,匀速转动,加减速转动,摩擦阻力,转动惯量自动动态分配,即恒张力、恒线速。GTM卷染机的控制技术,不再是靠常规测量值来控制,控制系统连续对织物的厚度进行自动计算,二根A.B主辊的卷布半径变化,A.B辊的往返重量变化,压力角度变化、转速变化,针对织物的品种和织物运行的速度,计算出每根A.B主辊所需的张力的动态值。广泛的实践证明,因张力波动而产生的织物皱痕也相应地不复存在。


GTM技术参数=工艺参数 染色一次成功意味着每次都能重复相同的过程,适应批量化大小。每批生产量的大小、时间和浴比要求是恒定的,根据织物的品种克重,选择合适的浴比,每批容布量的单道工序化合反应的时间长短。
1、浴比
工艺的重演,要求每批生产量的大小变化,同类织物的每一批的浴比织物带走的液体通过液位控制来不断地补充,系统计算出进出布后的浴槽总重量,液体的总量也就是织物所带的液体,浴槽内及循环系统内所有液体的总和。然后系统根据工艺要 求添加到约定的浴比。
2、时间
完整的染色工序,化合反映的助剂及染化料保证工艺的重演,每一道都需要同样的反应时间,不管数量多少、长度的不同。当一卷布的长度大于或小于平均值时,机器能自动调节运行速度,保证每道工艺的反应时间,或许对缩水、打样损失的时间也会通过速度变化加以补尝,如果布长小于最大值,系统会自动切入往复摆动功能来保证反映时间。

GTM卷染机的概述 高特迈卷染机系列,无论是常温、高温卷染机都有一个特殊设计的染槽,保证各种不同长度的布卷都能在固定浴比条件下,进行退渚漂染工艺流程。

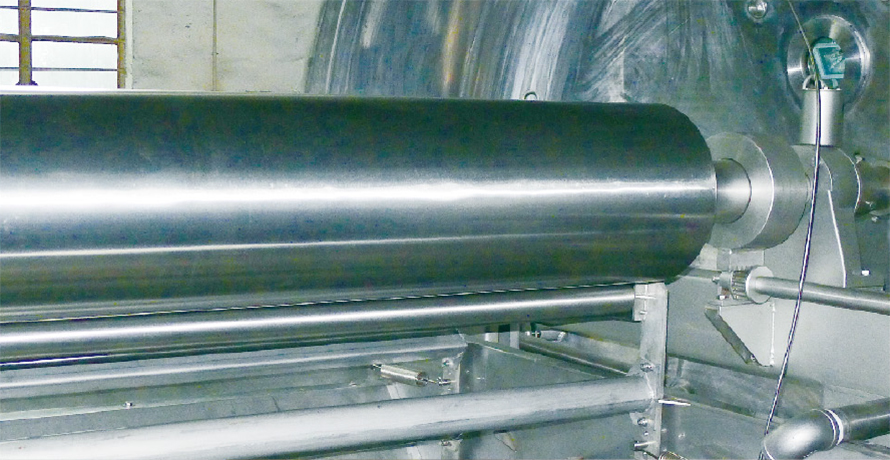

1、两根A.B往复卷布辊,不锈钢表面包覆,两端支承球形轴承,独立单元,矢量变频由交流电机传动。


2、两个不锈钢材质的桃形扩幅装置,上顶端装有二根导布辊,由斜式拉簧联接在支架上,平挺扩幅、张力缓冲、恒定染液作用。液槽底部有二支不锈钢导布辊,位于液面之下。特殊工艺可改边走布方式、可选用双槽轧液,桃形退浆辊,真空吸辊。
3、染槽体设有低水位、中水位、高水位,独到的小浴比设计理念,低水位的液流机构。
4、液体的循环通过一个循环泵来实现,带有内置式的滤网,不锈钢管道流量调节,实现匀流均温。
5、加料附缸带有进水喷淋、加热、过滤、回流、排水、线性分段自动加液、自动搅拌功能。
6、蒸汽循环加热分直接间接,蒸汽管道带有低噪音结 构,可选配热交换加热。所有用于控制供水、供气、加料、循环、染槽与加料附缸的流通,化学染料助剂的添加,浴槽温度的阀门均为自动控制。
7、卷染机系列机型配有不同的进出布装置,标配型配有进出布装置,带有摆臂、气缸、不锈钢扩福杆、导布辊、主动橡胶棍,配有独立的传动,软启动、柔停车。
8、可选配PH值在线检测,耗水耗气耗电自动程序计量控制。

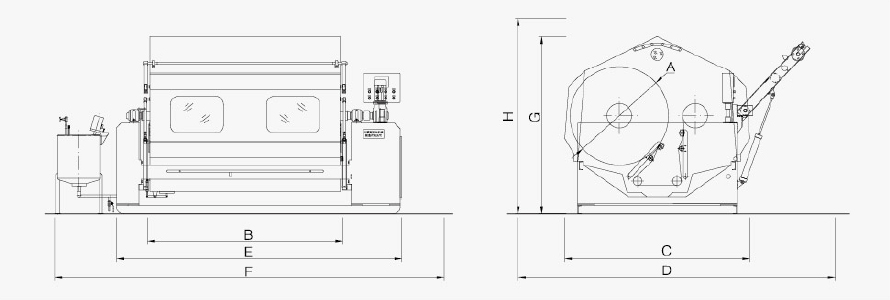

GTM常温卷染机
机型 SMD400 SMD600 SMD700
单位 mm mm mm mm mm mm mm mm mm
罗拉宽度 2000 3200 3400 2000 3200 3400 2000 3200 3400
A 800 800 800 1200 1200 1200 1400 1400 1400
B 2210 3410 3610 2210 3410 3610 2210 3410 3610
C 1600 1600 1600 2300 2300 2300 2700 2700 2700
D 3200 3200 3200 4000 4000 4000 4300 4300 4300
E 3300 4500 4700 3370 4570 4770 3470 4670 4870
F 4450 5650 5850 4270 5470 5670 4370 5570 5770
G 1800 1800 1800 2400 2400 2400 2500 2500 2500
H 2400 2400 2400 2700 2700 2700 2900 2900 2900

注:上述参数仅是表示


1、SMD常温卷染机特点


SMD常温常压卷染机系列,从小样卷染机到巨型大容量卷染机,适合小批量多品种。主要机型设计有:卷布直径Φ600mm、Φ1200mm、Φ1400mm、Φ1500mm,外壳体为斜顶设计,自闭式门框,气动开启闭合,二个提升气缸,顶罩加热室温,防滴,当门被打开时,顶部加热自动停止。染槽内加热方式,直接蒸汽加热和间接蒸汽加热。常温卷染机可选配主动卷布辊错边功能,可选配外置热交换器。可选工艺所需的各种功能需求。

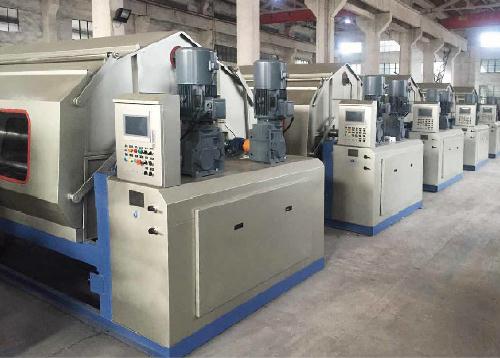

SMD系列常温卷染机

SGR高温高压卷染机

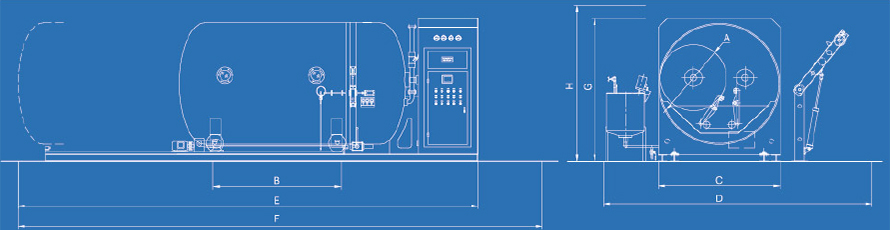

GTM高温卷染机
机型 SGR400 SGR600 SGR700
单位 mm mm mm mm mm mm mm mm mm
罗拉宽度 2000 3200 3400 2000 3200 3400 2000 3200 3400
A 800 800 800 1200 1200 1200 1400 1400 1400
B 1800 3000 3200 1800 3000 3200 1800 3000 3200
C 1850 1850 1850 2300 2300 2300 2650 2650 2650
D 4250 4250 4250 4650 4650 4650 4810 4810 4810
E 6000 8400 8800 6500 8900 9300 6600 9000 9400
F 7000 9400 9800 7500 9900 10300 7600 10000 10400
G 2300 2300 2300 2500 2500 2500 2550 2550 2550
H 2500 2500 2500 2700 2700 2700 3200 3200 3200

注:上述参数仅是表示


2、SGR高温高压卷染机特点

SGR高温高压卷染机,从小批量机型到大容量染机,性能优越,性价比强势。主要设计机型为三种:卷布直径Φ800mm、Φ1200mm、Φ1400mm,外体为高温高压筒体,工作压力为3BAR,可达到140℃工作温度。操作侧有一个Φ150mm观察窗,压力容器开启配有一个安全开关,该机型与常温卷染机有类似延伸功能。外置高效热交器为快速升温和降温。加料附缸上装有模似液位测量装置,染液的过程变化即时能得到补充,以保证正确的浴比。冷凝水集中在筒体底部,通过自动阀排出。筒体是在双向导轨上移动,内缸和外筒体。外筒体是通过减速器直线齿轮传动工作移动。

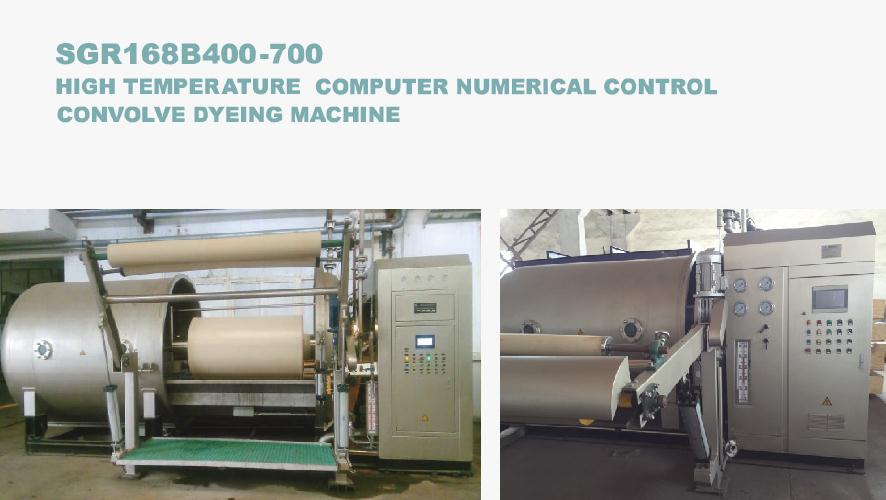

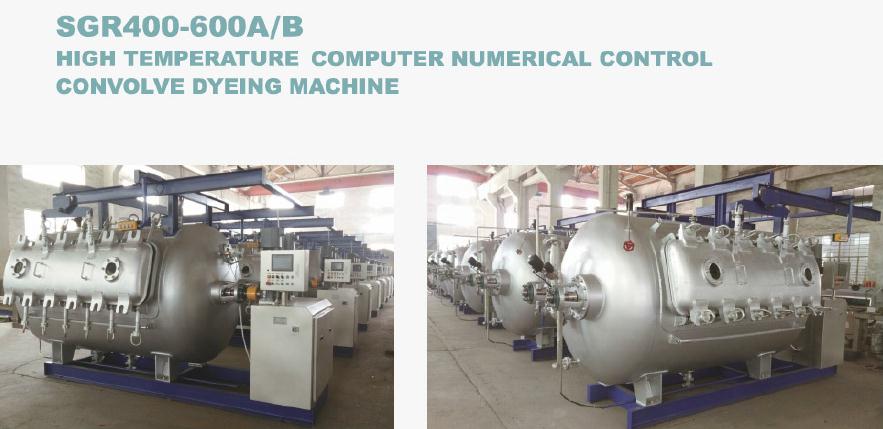

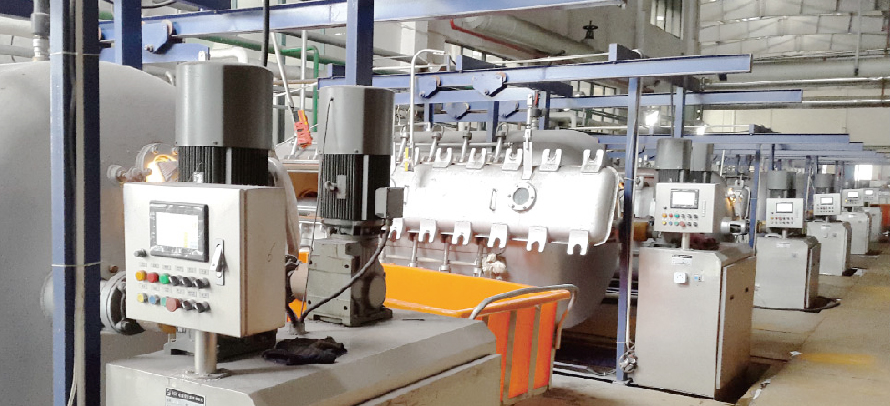

SGR系列高温卷染机

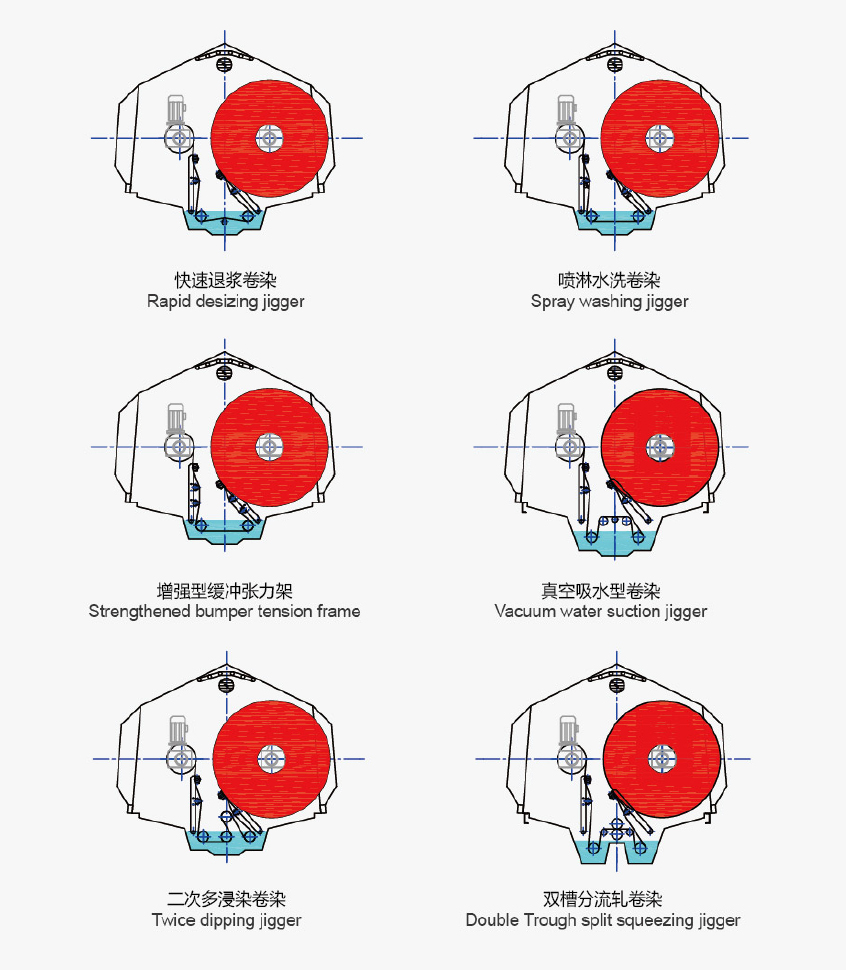

GTM卷染系列示意图

GTM卷染机型号 常温常压卷染机 高温高压卷染机
SMD400 SMD600 SMD700 SGR400 SGR600 SGR700
最大卷布量 g/㎡ m m m m m m
丝绸 30 6000 6000
醋酯、粘胶 90 2000 5500 8500 2000 5500 8500
床单棉布 120 1500 4500 6500 1500 4500 6500
华达尼 180 850 2800 4000 950 2800 4900
斜纹牛仔布 280 600 1800 2700 600 1800 2700
铺垫织物、装饰布 380 450 1450 2000 450 1450 2000
技术参数 mm mm mm mm mm mm
Φ卷布直径(A) Max Φ800 Φ1200 Φ1400 Φ800 Φ1200 Φ1400
Φ主卷布辊 Φ220 Φ325 Φ350 Φ220 Φ325 Φ350
Φ导布辊 Φ100 Φ120 Φ150 Φ100 Φ125 Φ150
扩幅桃形辊 60 80 80 60 80 80
工艺速度 m/min 5 5 5 5 5 5
m/max 150 150 150 150 150 150
染液槽容量 min 150 170-800 180-900 150-500 170-800 180-900
浴槽温度 98 98 98 140 140 140
装机容量 KVA 6-15 11-18 15-25 6-15 11-18 15-25


配套设施 常温 高温
蒸汽压力
水压
最小 Min 3 5
最大 Max 6 6
最小 Min 2 3
最大 Max 4 4
压缩空气 最小 Min 6 6
最大 Max 8 8
水的消耗 公升/每公斤织物
漂白+水洗 10-15
活性染色+水洗 20-25
直接染色+水洗 15-20
漂白 3.5-4 hours
活性染色 4-5 hours
直接染色 3.5-4 hours
反应时间 150min

注:消耗量及反应时间取决于织物及所需染的颜色而有所不同。
